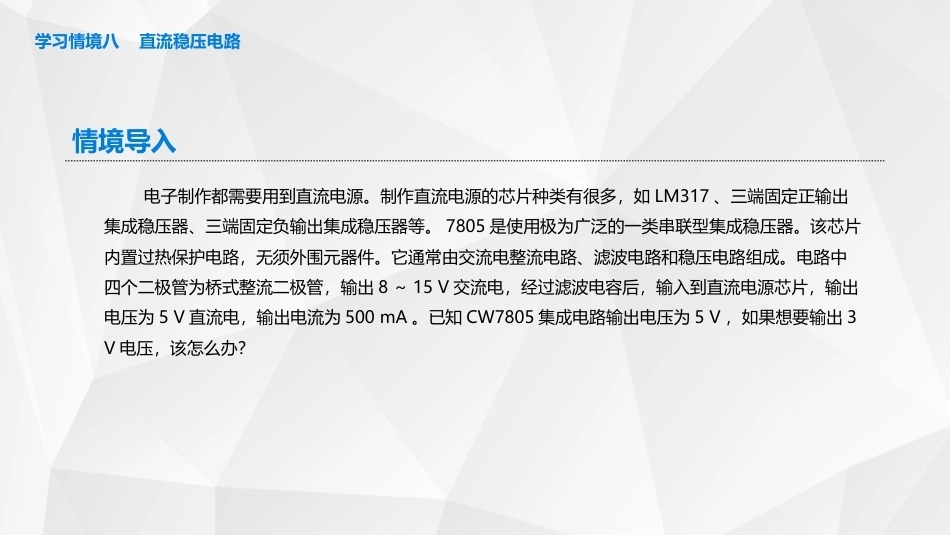

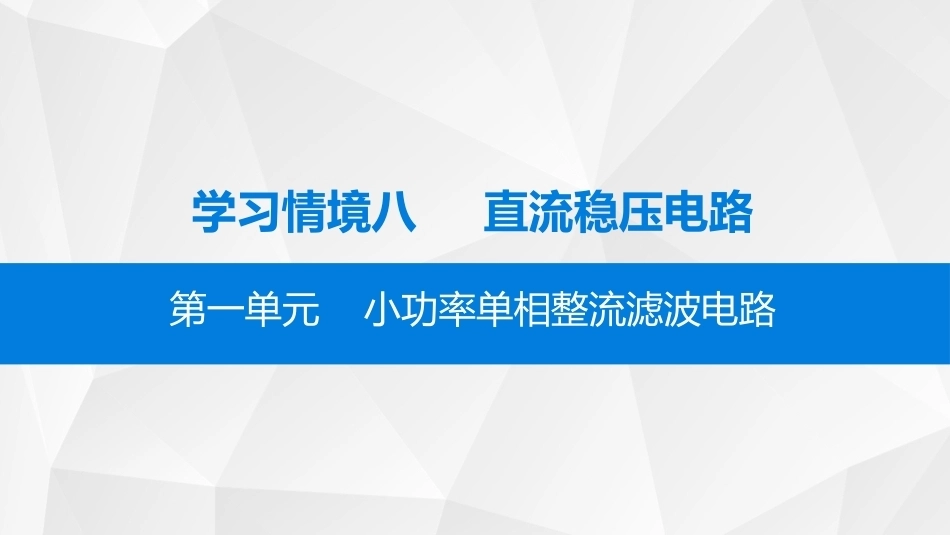

模拟电子技术学习情境八直流稳压电路第一单元小功率单相整流滤波电路情境导入学习情境八直流稳压电路电子制作都需要用到直流电源。制作直流电源的芯片种类有很多，如 LM317 、三端固定正输出集成稳压器、三端固定负输出集成稳压器等。 7805 是使用极为广泛的一类串联型集成稳压器。该芯片内置过热保护电路，无须外围元器件。它通常由交流电整流电路、滤波电路和稳压电路组成。电路中四个二极管为桥式整流二极管，输出 8 ～ 15 V 交流电，经过滤波电容后，输入到直流电源芯片，输出电压为 5 V 直流电，输出电流为 500 mA 。已知 CW7805 集成电路输出电压为 5 V ，如果想要输出 3 V 电压，该怎么办？学习导航学习情境八直流稳压电路1. 掌握单相桥式整流电路的组成、参数计算及输...
