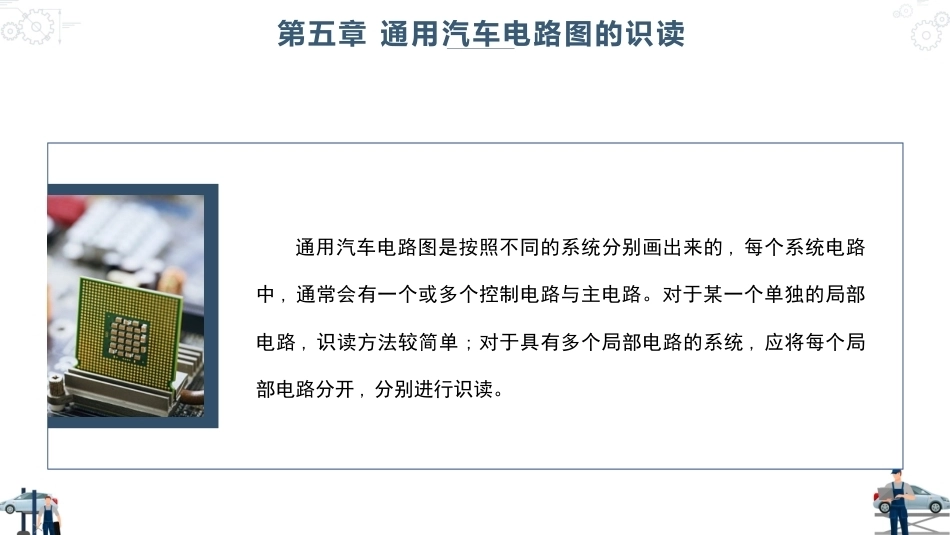

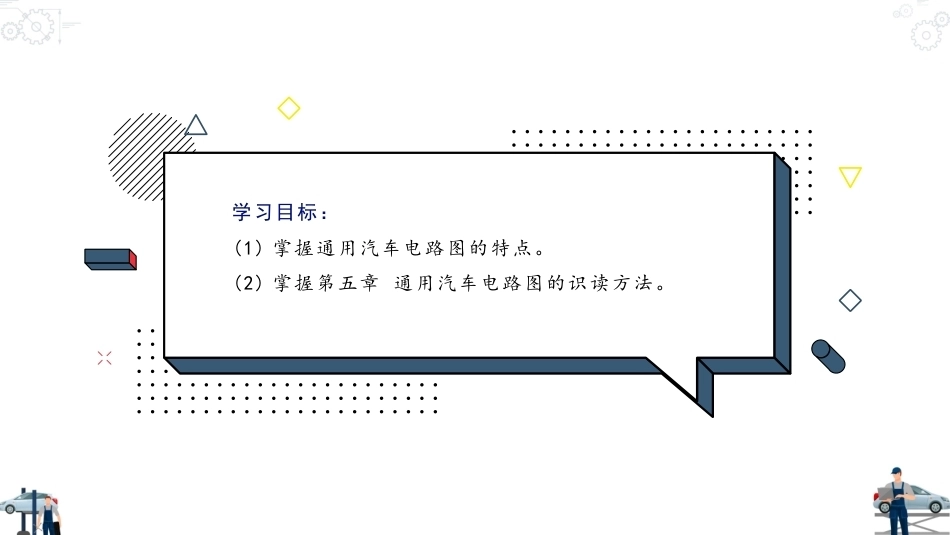

第五章第五章通用汽车电路图的识读学习目标：(1) 掌握通用汽车电路图的特点。(2) 掌握第五章通用汽车电路图的识读方法。第五章通用汽车电路图的识读通用汽车电路图是按照不同的系统分别画出来的 , 每个系统电路中 , 通常会有一个或多个控制电路与主电路。对于某一个单独的局部电路 , 识读方法较简单 ; 对于具有多个局部电路的系统 , 应将每个局部电路分开 , 分别进行识读。第五章通用汽车电路图的识读一、局部单元电路的识读方法在通用汽车电路图中 , 一个局部电路一般仅表示一个子系统或实现一种功能。对于这类单一局部电路 , 可以从用电设备处出发 , 按照闭合回路的原则 , 逆着电流的流向向前查找 ,直至找到电源端 , 然后向后顺着电流的流向查找 , 直至到搭铁端。一些单元电...
