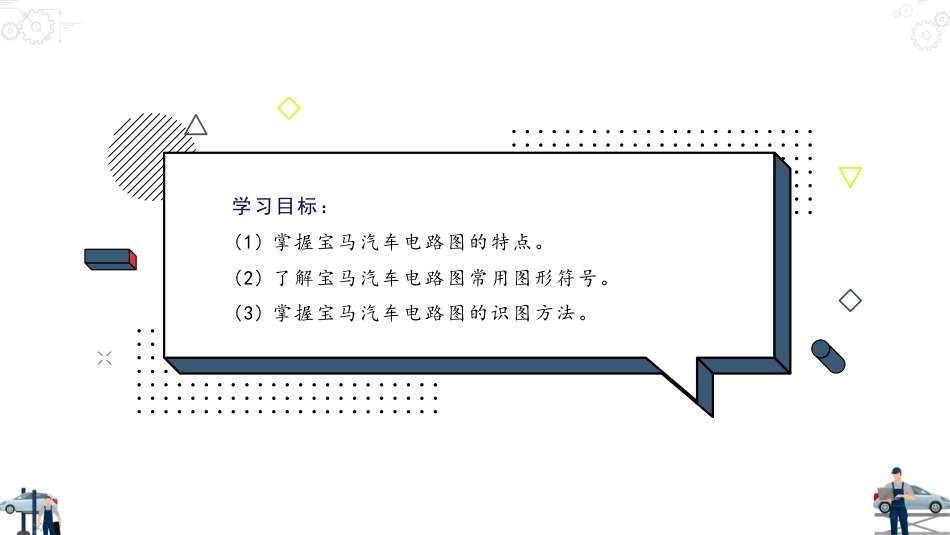

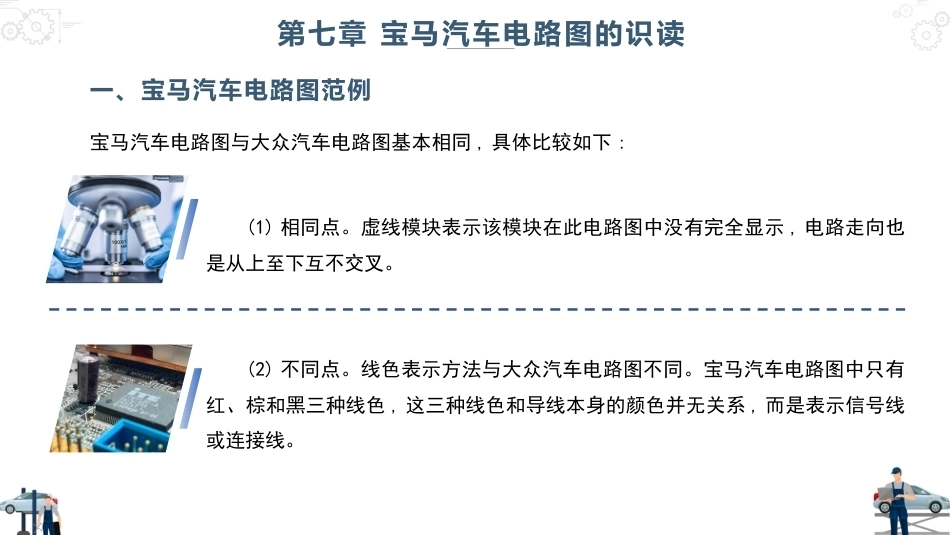

第七章宝马汽车电路图的识读学习目标：(1) 掌握宝马汽车电路图的特点。(2) 了解宝马汽车电路图常用图形符号。(3) 掌握宝马汽车电路图的识图方法。第七章宝马汽车电路图的识读一、宝马汽车电路图范例宝马汽车电路图与大众汽车电路图基本相同 , 具体比较如下 :(1) 相同点。虚线模块表示该模块在此电路图中没有完全显示 , 电路走向也是从上至下互不交叉。(2) 不同点。线色表示方法与大众汽车电路图不同。宝马汽车电路图中只有红、棕和黑三种线色 , 这三种线色和导线本身的颜色并无关系 , 而是表示信号线或连接线。第七章宝马汽车电路图的识读1) 红色线条表示供电线路。2) 棕色线条表示接地线路。3) 黑色线条表示内部连接或连接到其他模块。第七章宝马汽车电路图的识读导线本身的颜色除了可...
