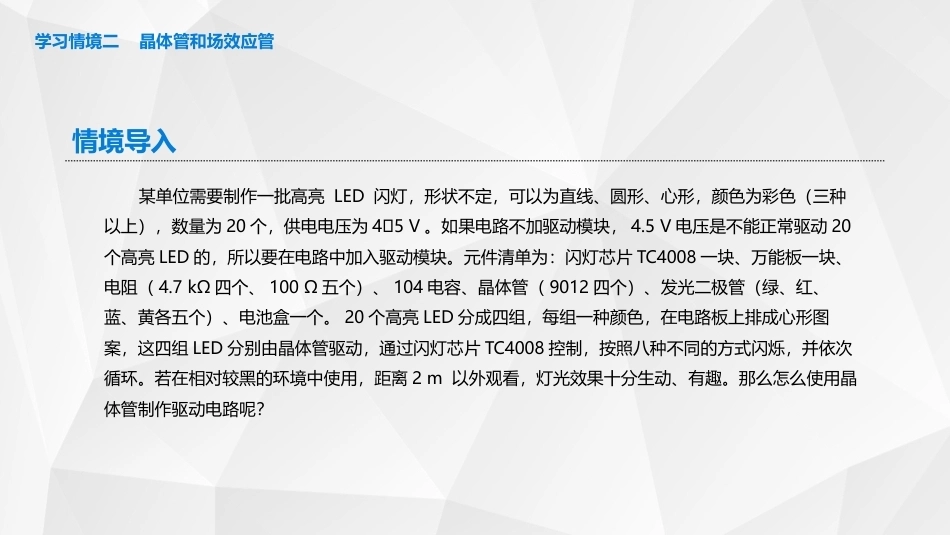

模拟电子技术学习情境二晶体管和场效应管第一单元晶体管情境导入学习情境二晶体管和场效应管某单位需要制作一批高亮 LED 闪灯，形状不定，可以为直线、圆形、心形，颜色为彩色（三种以上），数量为 20 个，供电电压为 45 V 。如果电路不加驱动模块， 4.5 V 电压是不能正常驱动 20个高亮 LED 的，所以要在电路中加入驱动模块。元件清单为：闪灯芯片 TC4008 一块、万能板一块、电阻（ 4.7 kΩ 四个、 100 Ω 五个）、 104 电容、晶体管（ 9012 四个）、发光二极管（绿、红、蓝、黄各五个）、电池盒一个。 20 个高亮 LED 分成四组，每组一种颜色，在电路板上排成心形图案，这四组 LED 分别由晶体管驱动，通过闪灯芯片 TC4008 控制，按照八种不同的方式闪烁，并依次循环。...
