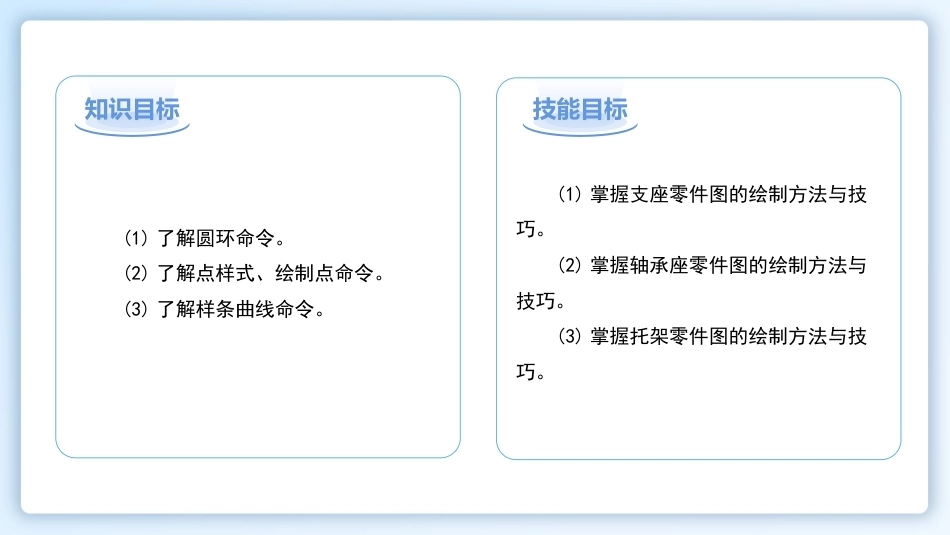

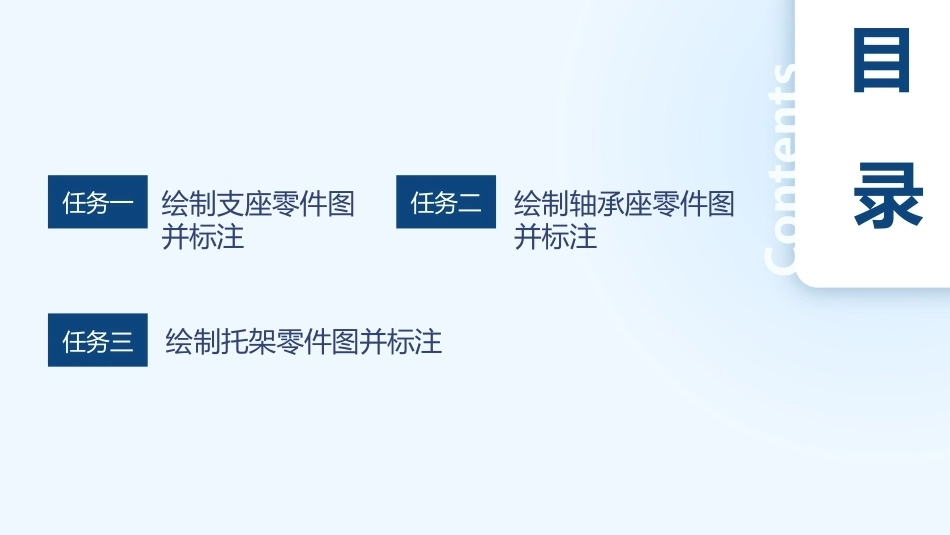

绘制支架类零件图项目五(1) 了解圆环命令。(2) 了解点样式、绘制点命令。(3) 了解样条曲线命令。(1) 掌握支座零件图的绘制方法与技巧。(2) 掌握轴承座零件图的绘制方法与技巧。(3) 掌握托架零件图的绘制方法与技巧。知识目标技能目标Contents目录任务一绘制支座零件图并标注任务二绘制轴承座零件图并标注任务三绘制托架零件图并标注绘制支座零件图并标注任务一任务一绘制支座零件图并标注任务引入与分析1. 任务引入绘制如图 5-1所示的支座零件图并标注。2. 任务分析本次任务绘制的支座零件图分为主视图和俯视图两个部分。主视图由直线和圆角组成 , 呈左右对称 , 可以绘制完左半部分后镜像从而得到完整的图形 , 其中主视图的尺寸标注并不完整 , 可以先绘制俯视图中的圆形 , 再通过绘制辅助...
