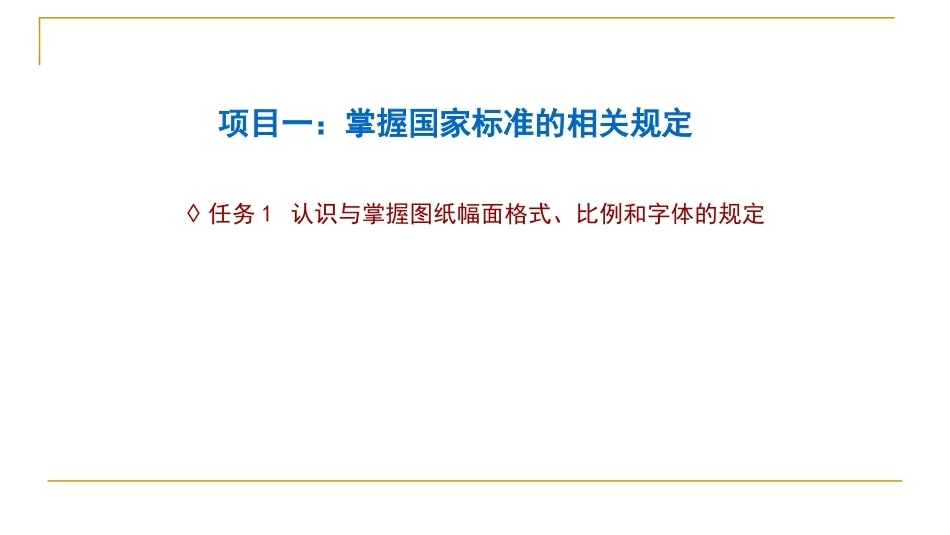

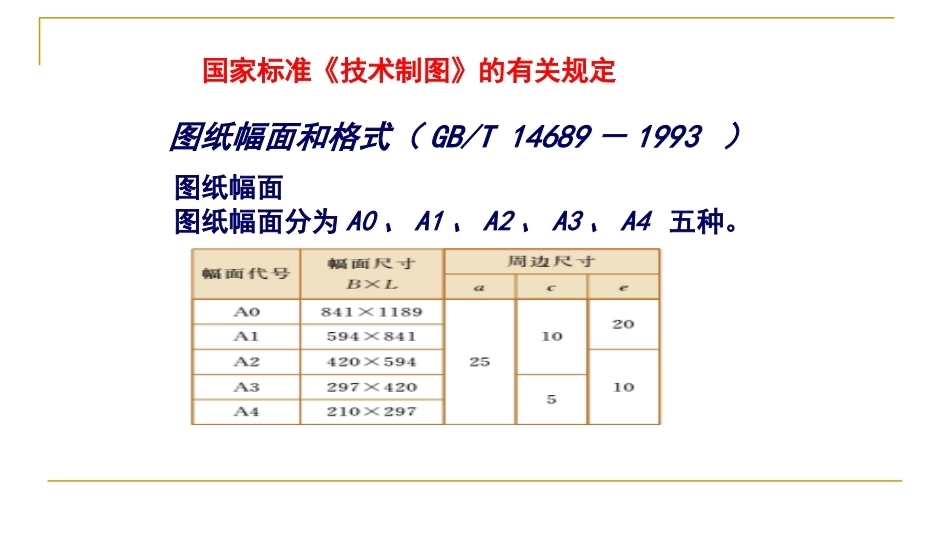

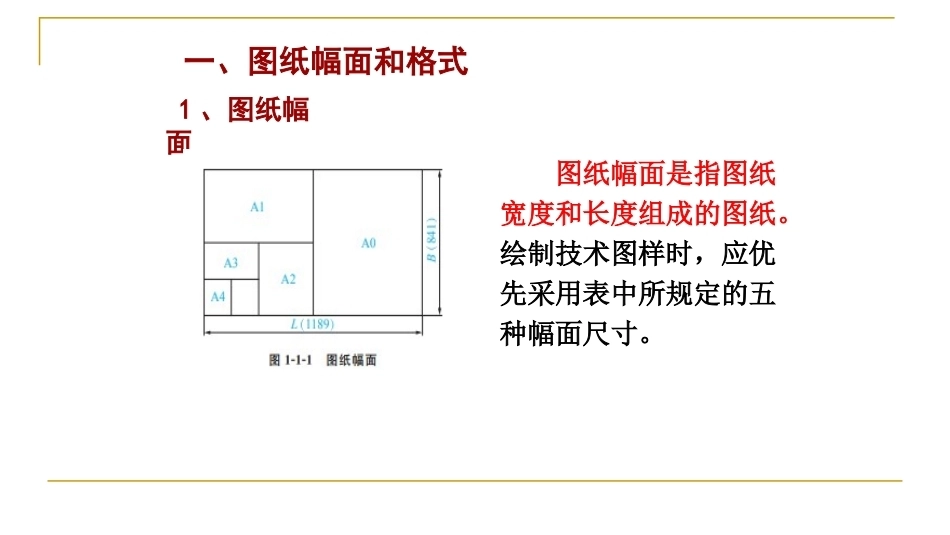

项目一：掌握国家标准的相关规定◊ 任务 1 认识与掌握图纸幅面格式、比例和字体的规定一、图纸幅面和格式 1 、图纸幅面图纸幅面是指图纸宽度和长度组成的图纸。绘制技术图样时，应优先采用表中所规定的五种幅面尺寸。图纸幅面图纸幅面分为 A0 、 A1 、 A2 、 A3 、 A4 五种。国家标准《技术制图》的有关规定图纸幅面和格式（ GB/T 14689 － 1993 ） 2 、图纸格式图纸上必须用粗实线绘出图框线，图框格式分为留装订边和不留装订边两种。同一产品的图样只能采用一种格式。一、图纸幅面和格式 3 、标题栏 (GB/T 10609.1-2008) 标题栏位置一般位于图框右下角，其外框线用粗实线绘制，右边和底边与图框线重合，标题栏框内的图线用细实线绘制一、图纸幅面和格式比例是指图样中...
