数控铣床加工中心加工技术项目8高级技能鉴定典型案例教学课件.pptx

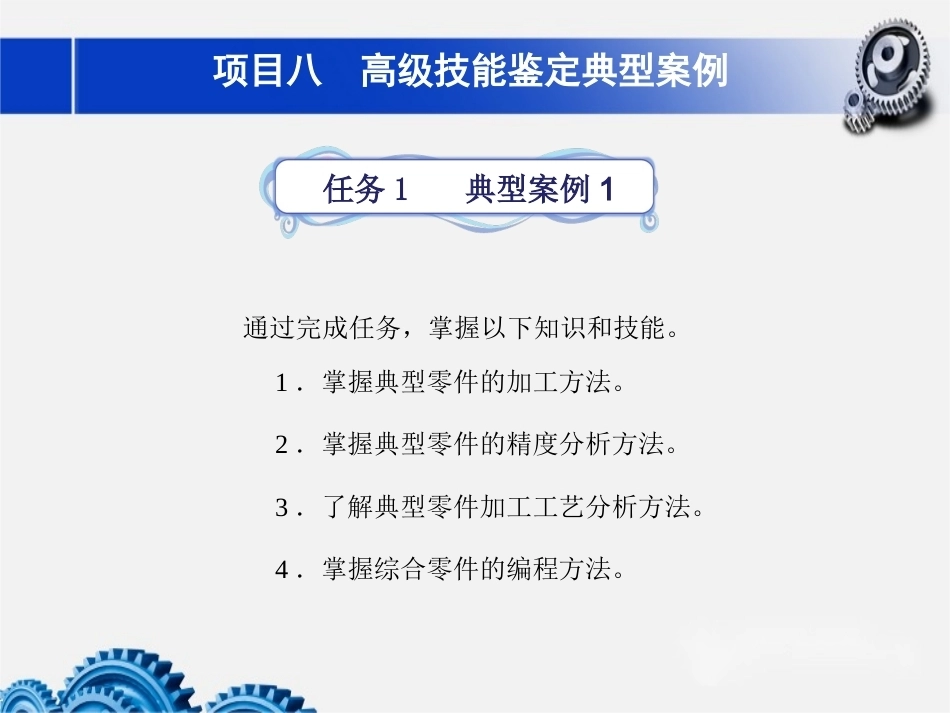

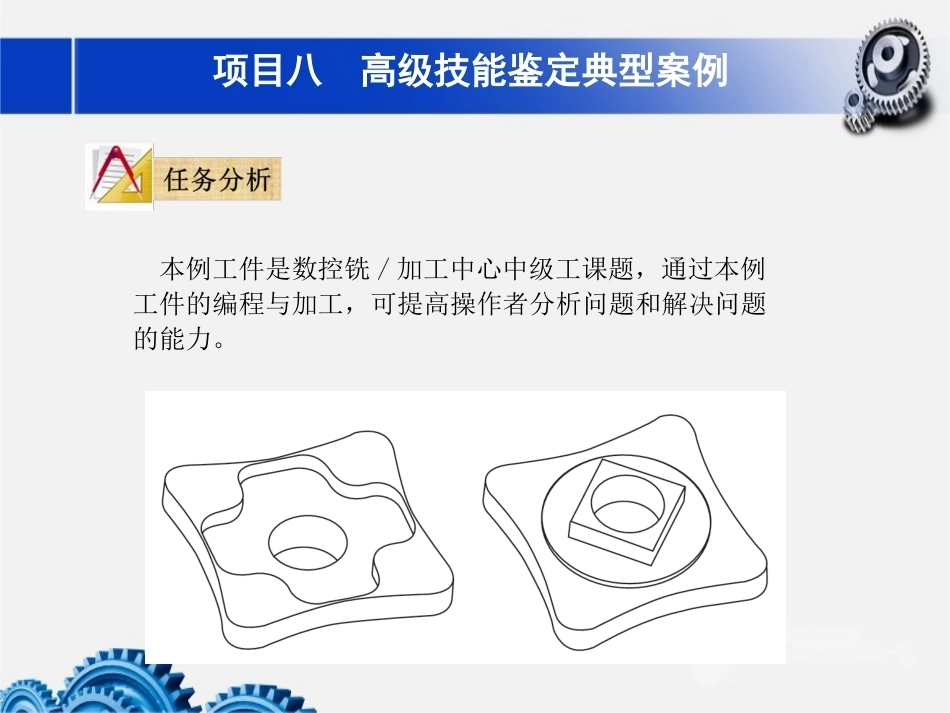

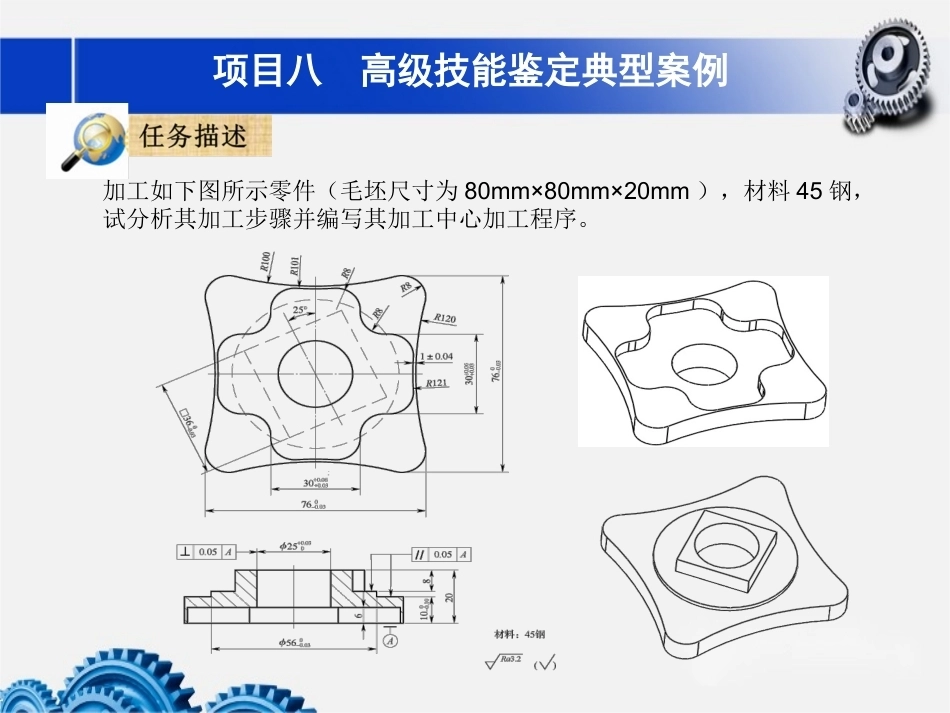

项目八 高级技能鉴定典型案例任务 1 典型案例 11 ．掌握典型零件的加工方法。 2 ．掌握典型零件的精度分析方法。 3 ．了解典型零件加工工艺分析方法。 4 ．掌握综合零件的编程方法。 通过完成任务，掌握以下知识和技能。项目八 高级技能鉴定典型案例加工如下图所示零件（毛坯尺寸为 80mm×80mm×20mm ），材料 45 钢，试分析其加工步骤并编写其加工中心加工程序。 项目八 高级技能鉴定典型案例 本例工件是数控铣 / 加工中心中级工课题，通过本例工件的编程与加工，可提高操作者分析问题和解决问题的能力。 项目八 高级技能鉴定典型案例1. 零件精度分析 （ 1 ）尺寸精度本例中有精度要求较高的尺寸。对于尺寸精度要求，主要通过加工过程中的精确对刀、正确选用刀具的磨损量和正确选用...
