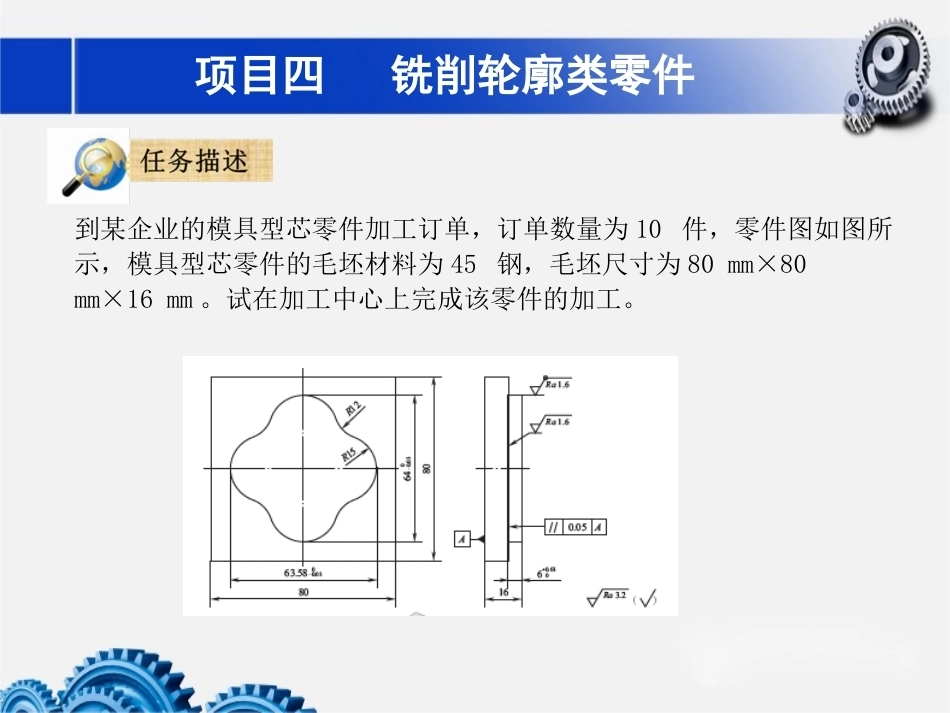

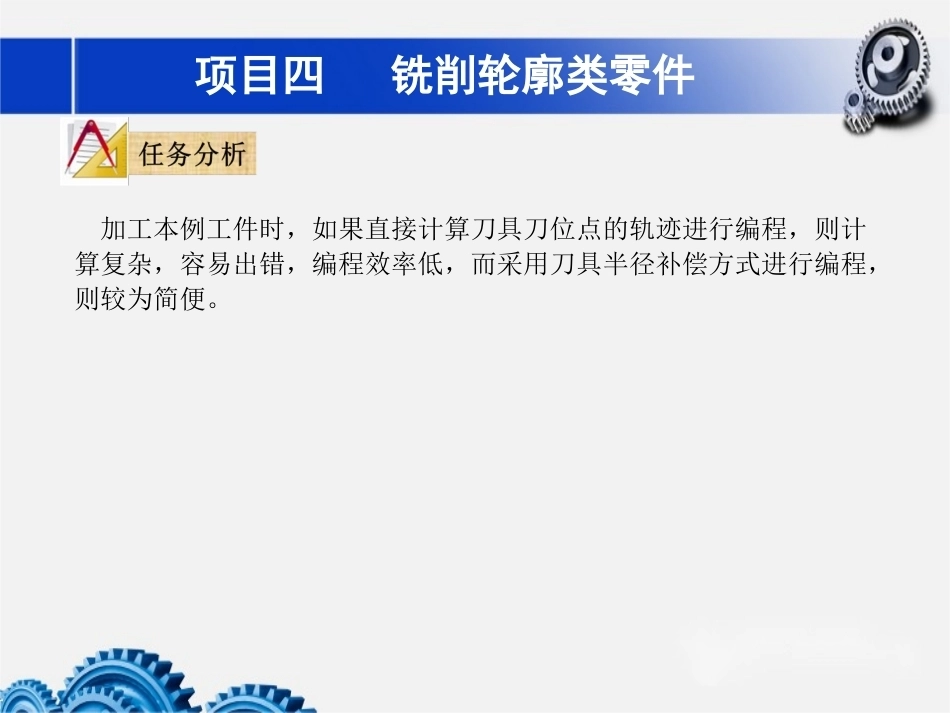

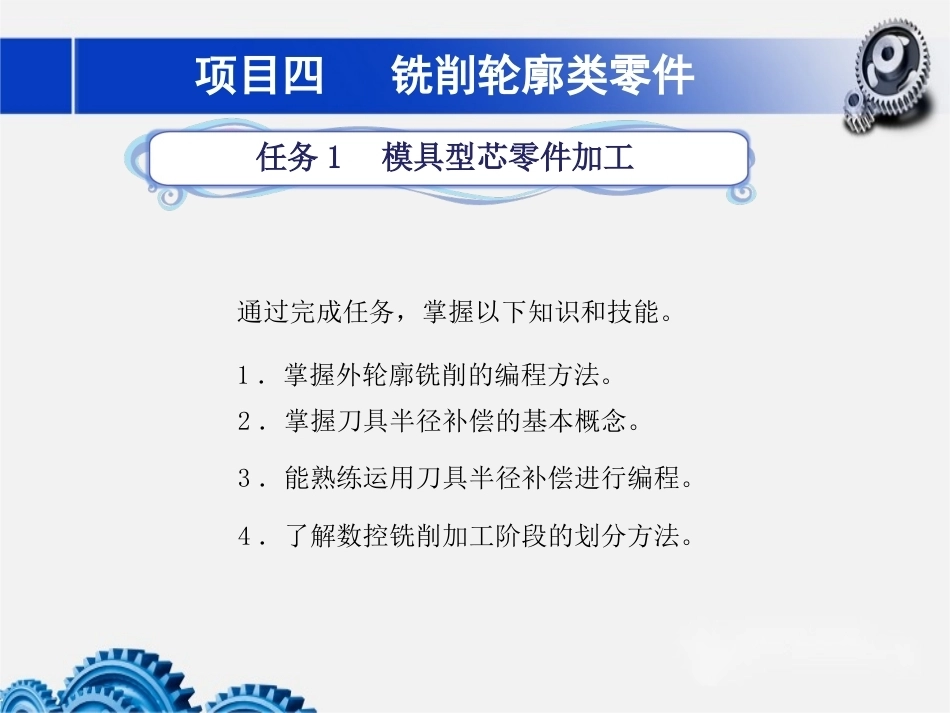

项目四 铣削轮廓类零件通过完成任务，掌握以下知识和技能。1 ．掌握外轮廓铣削的编程方法。 2 ．掌握刀具半径补偿的基本概念。 3 ．能熟练运用刀具半径补偿进行编程。 4 ．了解数控铣削加工阶段的划分方法。 任务 1 模具型芯零件加工项目四 铣削轮廓类零件到某企业的模具型芯零件加工订单，订单数量为 10 件，零件图如图所示，模具型芯零件的毛坯材料为 45 钢，毛坯尺寸为 80 mm×80 mm×16 mm 。试在加工中心上完成该零件的加工。项目四 铣削轮廓类零件 加工本例工件时，如果直接计算刀具刀位点的轨迹进行编程，则计算复杂，容易出错，编程效率低，而采用刀具半径补偿方式进行编程，则较为简便。 项目四 铣削轮廓类零件数控刀具的刀位点 1. 刀具补偿功能 在数控编程过程中，为了方便...
