数控铣床加工中心加工技术项目3铣削平面类零件教学课件.pptx

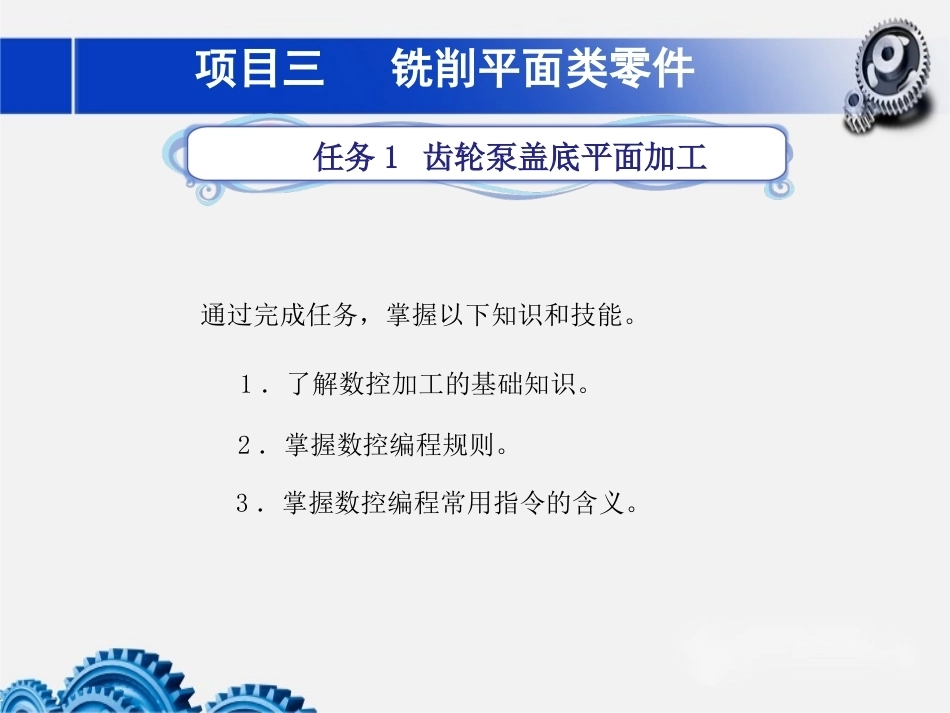

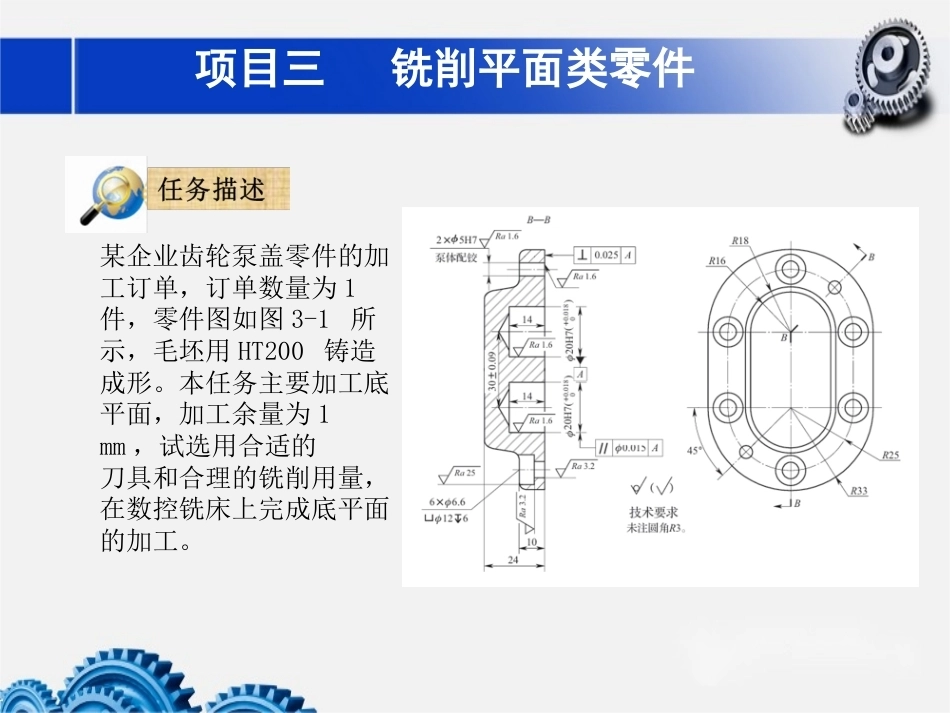

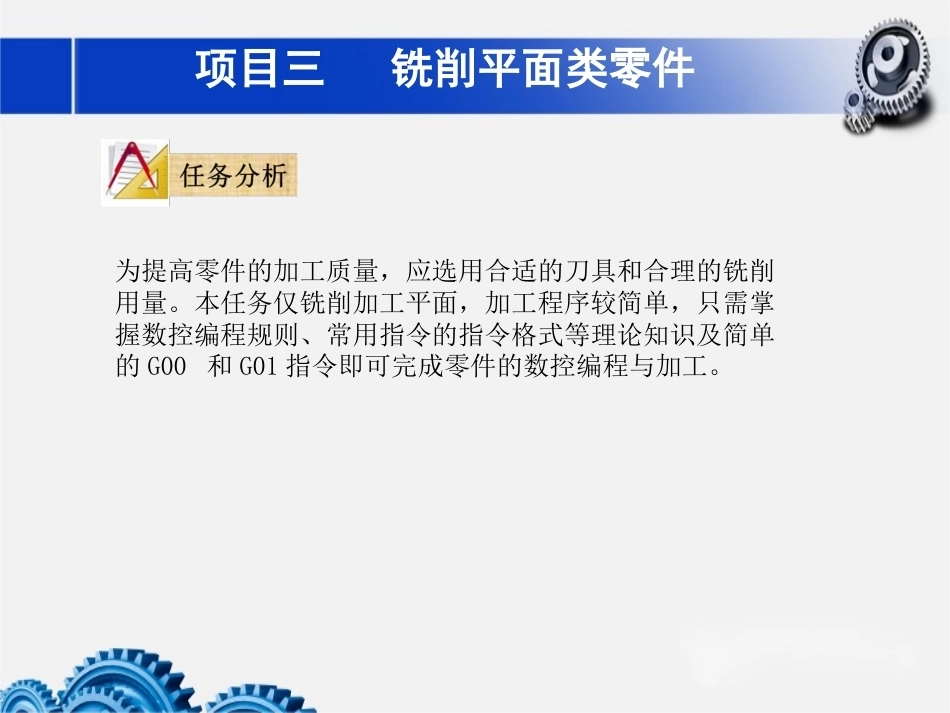

项目三 铣削平面类零件1 ．了解数控加工的基础知识。任务 1 齿轮泵盖底平面加工2 ．掌握数控编程规则。3 ．掌握数控编程常用指令的含义。通过完成任务，掌握以下知识和技能。项目三 铣削平面类零件某企业齿轮泵盖零件的加工订单，订单数量为 1 件，零件图如图 3-1 所示，毛坯用 HT200 铸造成形。本任务主要加工底平面，加工余量为 1 mm ，试选用合适的刀具和合理的铣削用量，在数控铣床上完成底平面的加工。项目三 铣削平面类零件为提高零件的加工质量，应选用合适的刀具和合理的铣削用量。本任务仅铣削加工平面，加工程序较简单，只需掌握数控编程规则、常用指令的指令格式等理论知识及简单的 G00 和 G01 指令即可完成零件的数控编程与加工。项目三 铣削平面类零件1. 数控加工 （ 1 ）...
