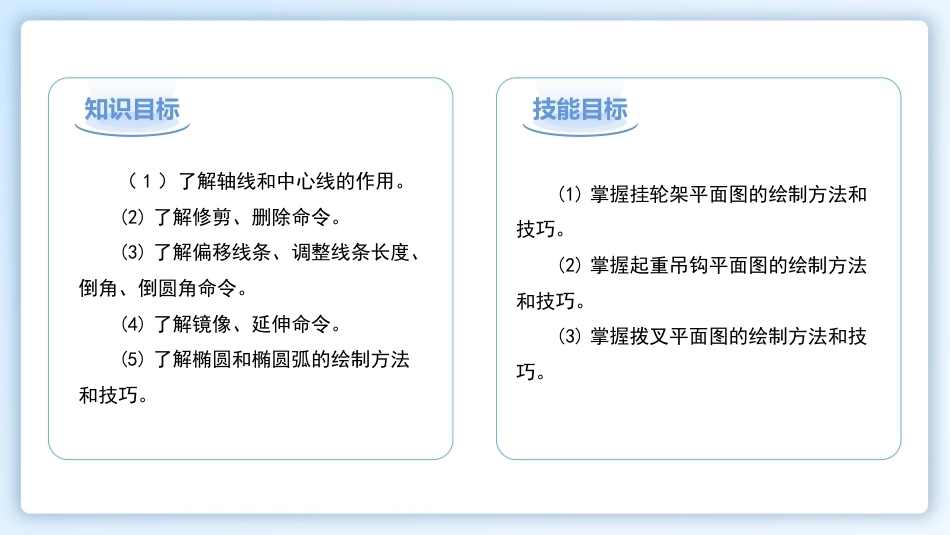

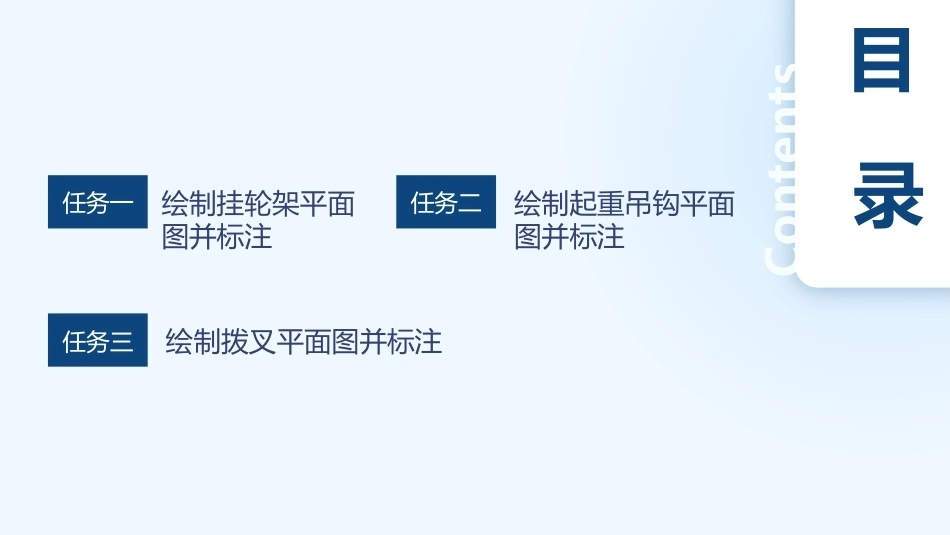

绘制常见零件平面图项目二（ 1 ）了解轴线和中心线的作用。(2) 了解修剪、删除命令。(3) 了解偏移线条、调整线条长度、倒角、倒圆角命令。(4) 了解镜像、延伸命令。(5) 了解椭圆和椭圆弧的绘制方法和技巧。(1) 掌握挂轮架平面图的绘制方法和技巧。(2) 掌握起重吊钩平面图的绘制方法和技巧。(3) 掌握拨叉平面图的绘制方法和技巧。知识目标技能目标Contents目录任务一绘制挂轮架平面图并标注任务二绘制起重吊钩平面图并标注任务三绘制拨叉平面图并标注绘制挂轮架平面图并标注任务一任务一绘制挂轮架平面图并标注任务引入与分析1. 任务引入绘制如图 2-1 所示挂轮架平面图并进行标注。2. 任务分析本任务图形由多个圆形、弧线、直线组成 , 绘制较为简单 , 可以拆分为上中下三个部分进行绘制。绘制...
