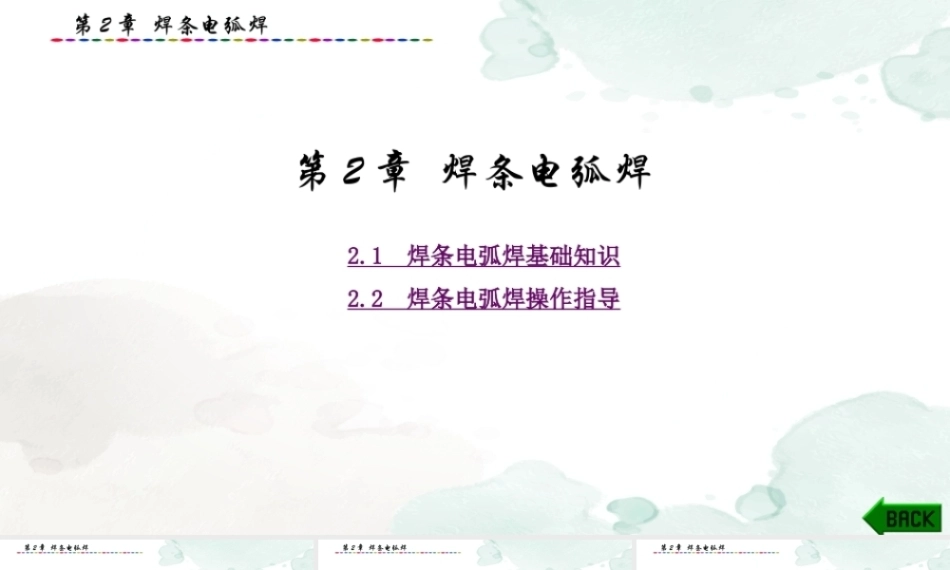

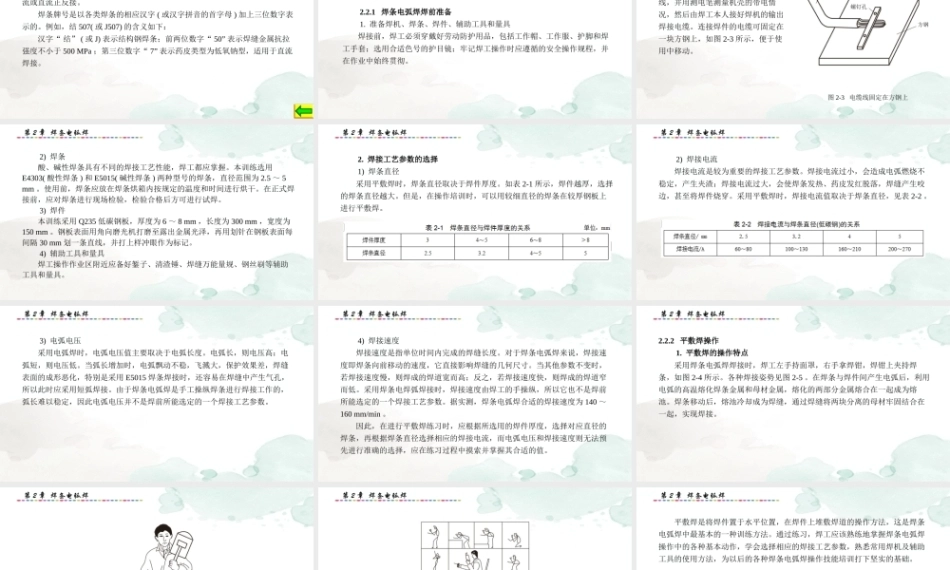

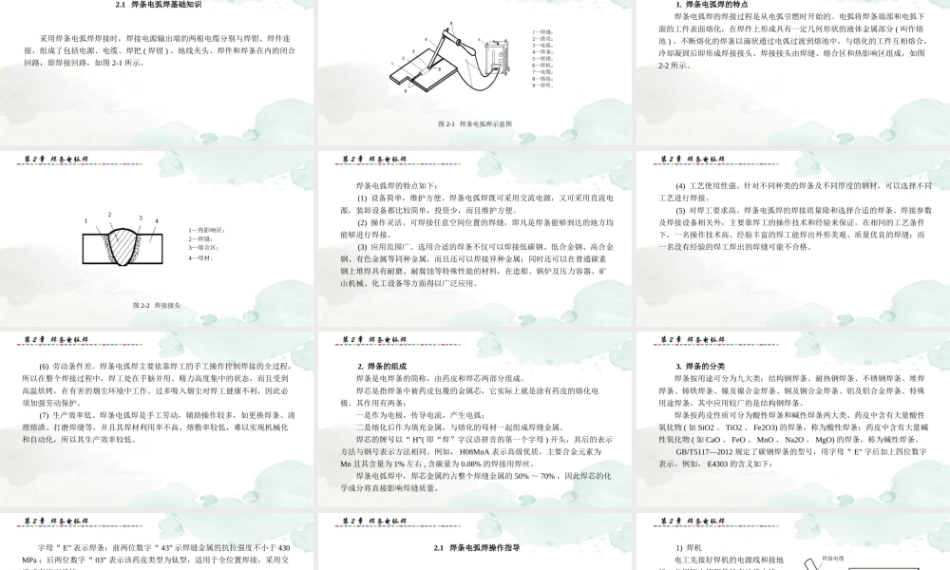

第 2 章焊条电弧焊第 2 章焊条电弧焊2.1 焊条电弧焊基础知识2.2 焊条电弧焊操作指导第 2 章焊条电弧焊2.1 焊条电弧焊基础知识采用焊条电弧焊焊接时，焊接电源输出端的两根电缆分别与焊钳、焊件连接，组成了包括电源、电缆、焊把 ( 焊钳 ) 、地线夹头、焊件和焊条在内的闭合回路，即焊接回路，如图 2-1 所示。第 2 章焊条电弧焊1—焊缝； 2—渣壳； 3—电弧； 4—焊条；5—焊钳； 6—焊机； 7—电缆； 8—熔池； 9—焊件。图 2-1 焊条电弧焊示意图第 2 章焊条电弧焊 1. 焊条电弧焊的特点焊条电弧焊的焊接过程是从电弧引燃时开始的。电弧将焊条端部和电弧下面的工件表面熔化，在焊件上形成具有一定几何形状的液体金属部分 ( 叫作熔池 ) 。不断熔化的焊条以滴状通过...
