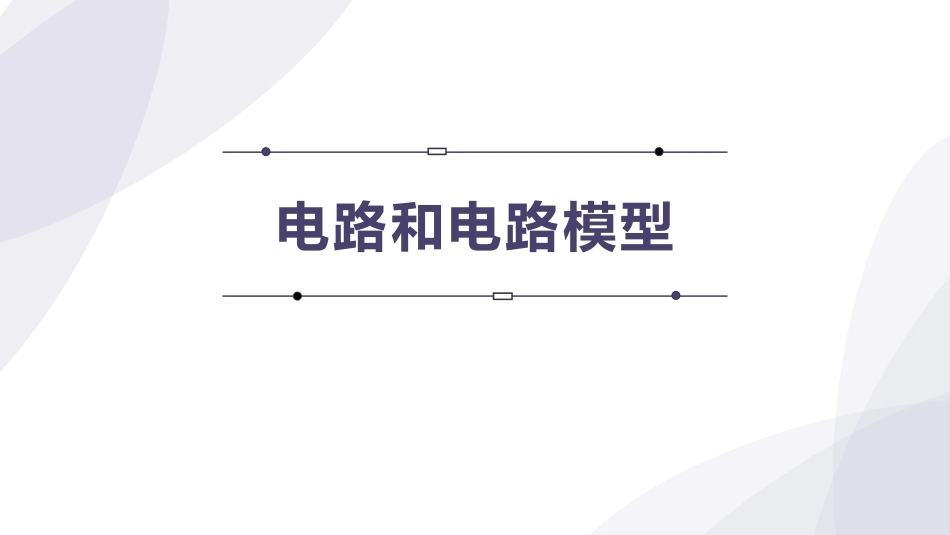

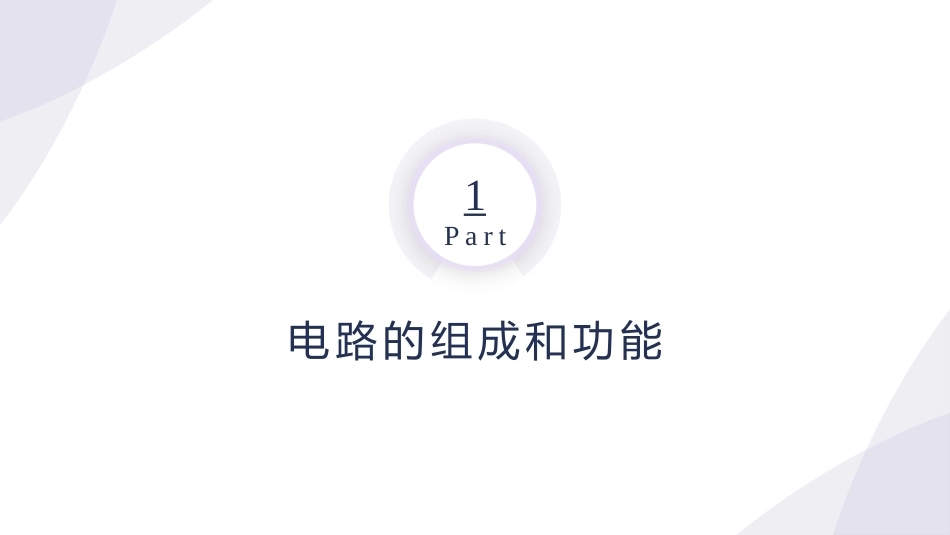

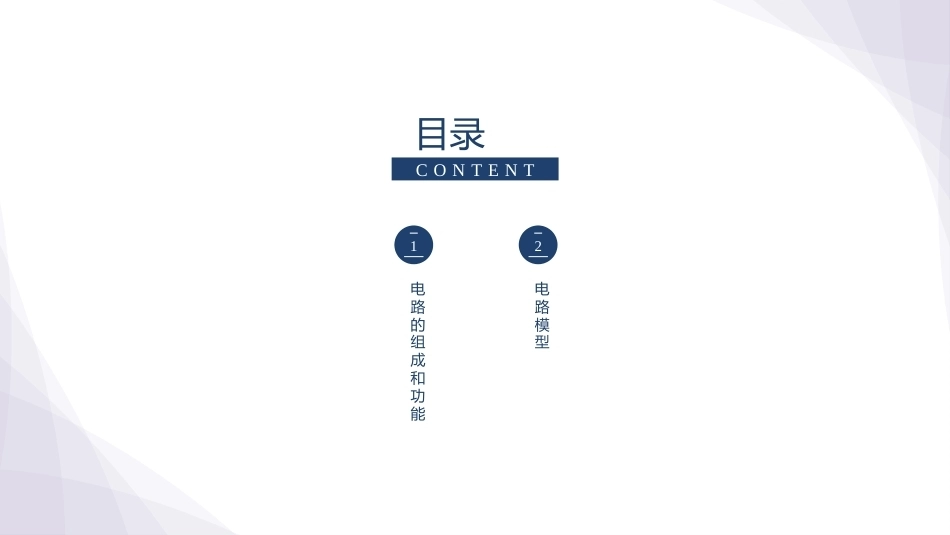

电路和电路模型目录C O N T E N T1电路的组成和功能2电路模型P a r t1电路的组成和功能电路——电流流通的路径。一个完整的电路，由电源、负载、中间环节 ( 开关或导线）按一定方式组成。 负载中间环节电源S定义组成负载中间环节电源R+–电池开关电灯手电筒的电路原理图电源：给电路提供电能的设备。如发电机、电池等。负载：使用电能的设备。如电灯、电炉、电动机等。中间环节：将电源和负载联接成一个电流通路。如连接导线、开关、控制和保护设备等。1. 是进行能量的转换、传输和分配 （强电） 升压变压器输电线降压变压器电灯电动机电炉...用 户发电机电源电路按功能分类交流电的传输与转换 2. 是实现信号传递、处理或存储（弱电）发射设备输入变换器信道送话器扬声器干扰发信源收信者输出变...
