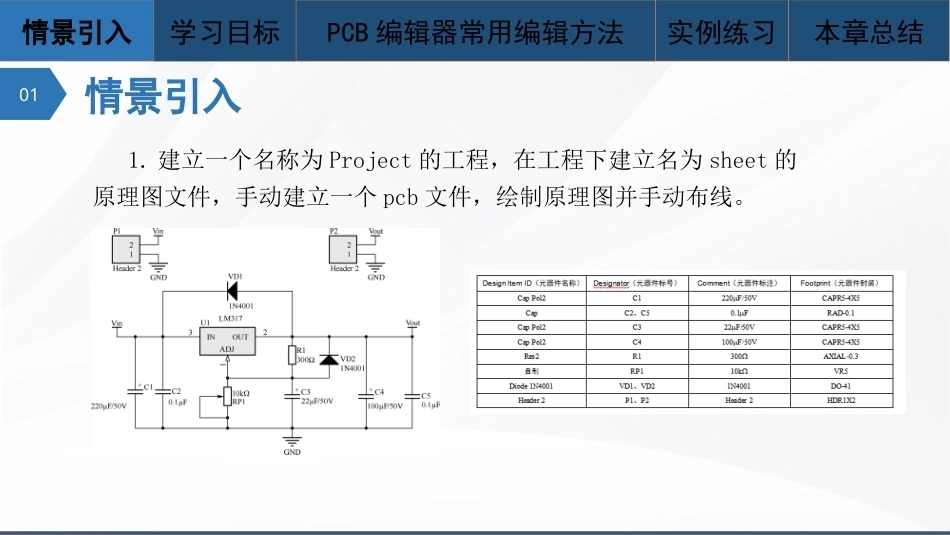

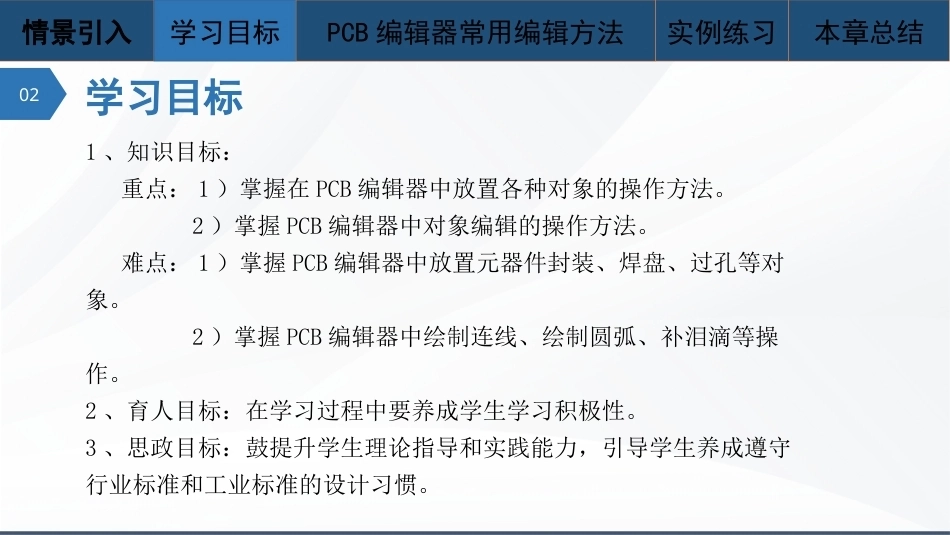

第 8 章 PCB 编辑器常用编辑方法情景引入学习目标PCB 编辑器常用编辑方法实例练习本章总结情景引入011. 建立一个名称为 Project 的工程，在工程下建立名为 sheet 的原理图文件，手动建立一个 pcb 文件，绘制原理图并手动布线。学习目标021 、知识目标：重点： 1 ）掌握在 PCB 编辑器中放置各种对象的操作方法。 2 ）掌握 PCB 编辑器中对象编辑的操作方法。难点： 1 ）掌握 PCB 编辑器中放置元器件封装、焊盘、过孔等对象。 2 ）掌握 PCB 编辑器中绘制连线、绘制圆弧、补泪滴等操作。2 、育人目标：在学习过程中要养成学生学习积极性。3 、思政目标：鼓提升学生理论指导和实践能力，引导学生养成遵守行业标准和工业标准的设计习惯。情景引入学习目标PCB 编辑器常用编辑方法...
