2026高考物理实验题解读与针对性训练:电容器充放电实验(含解析).pdf

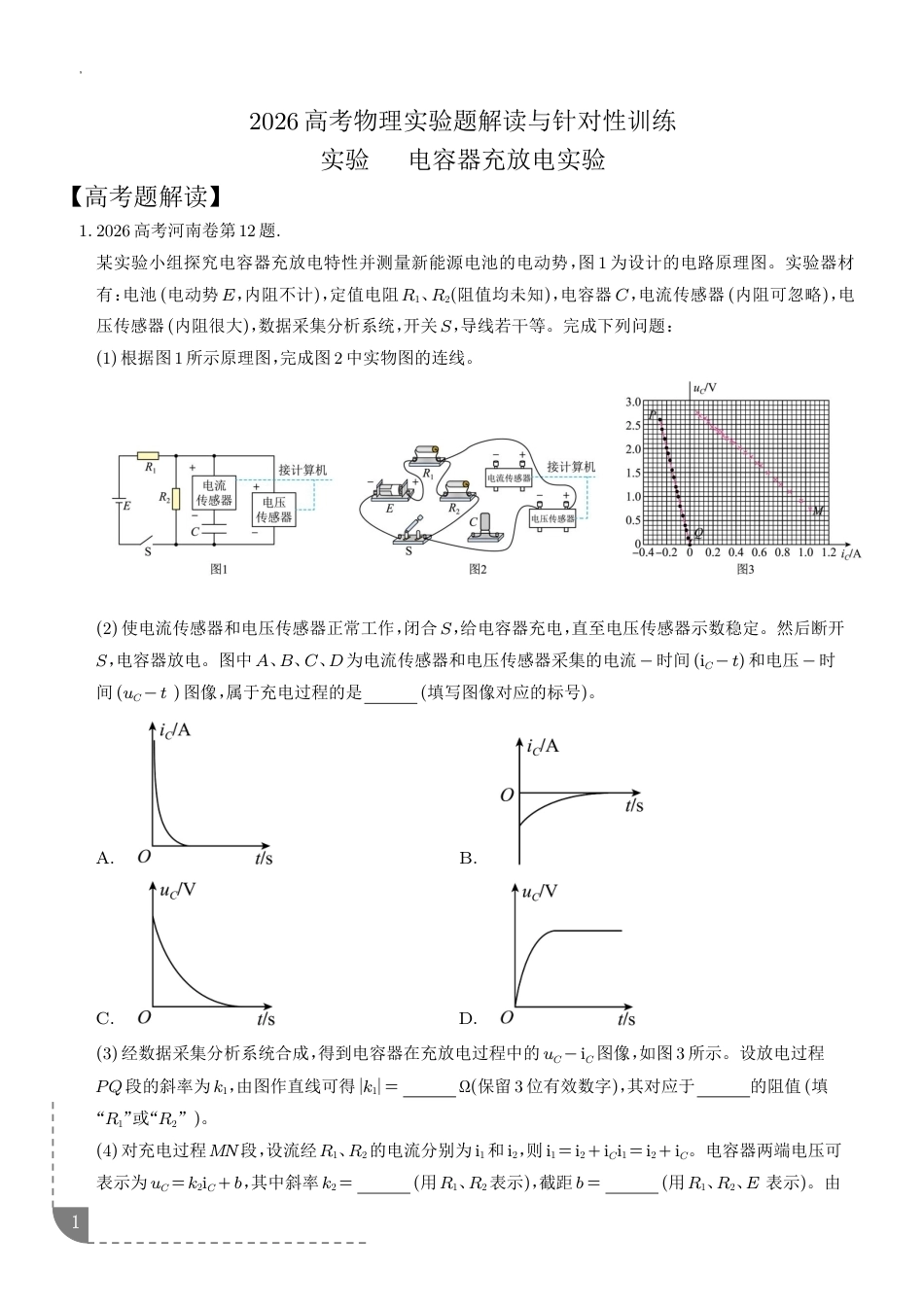

2026高考物理实验题解读与针对性训练:电容器充放电实验(含解析).pdf_第1页
1/20

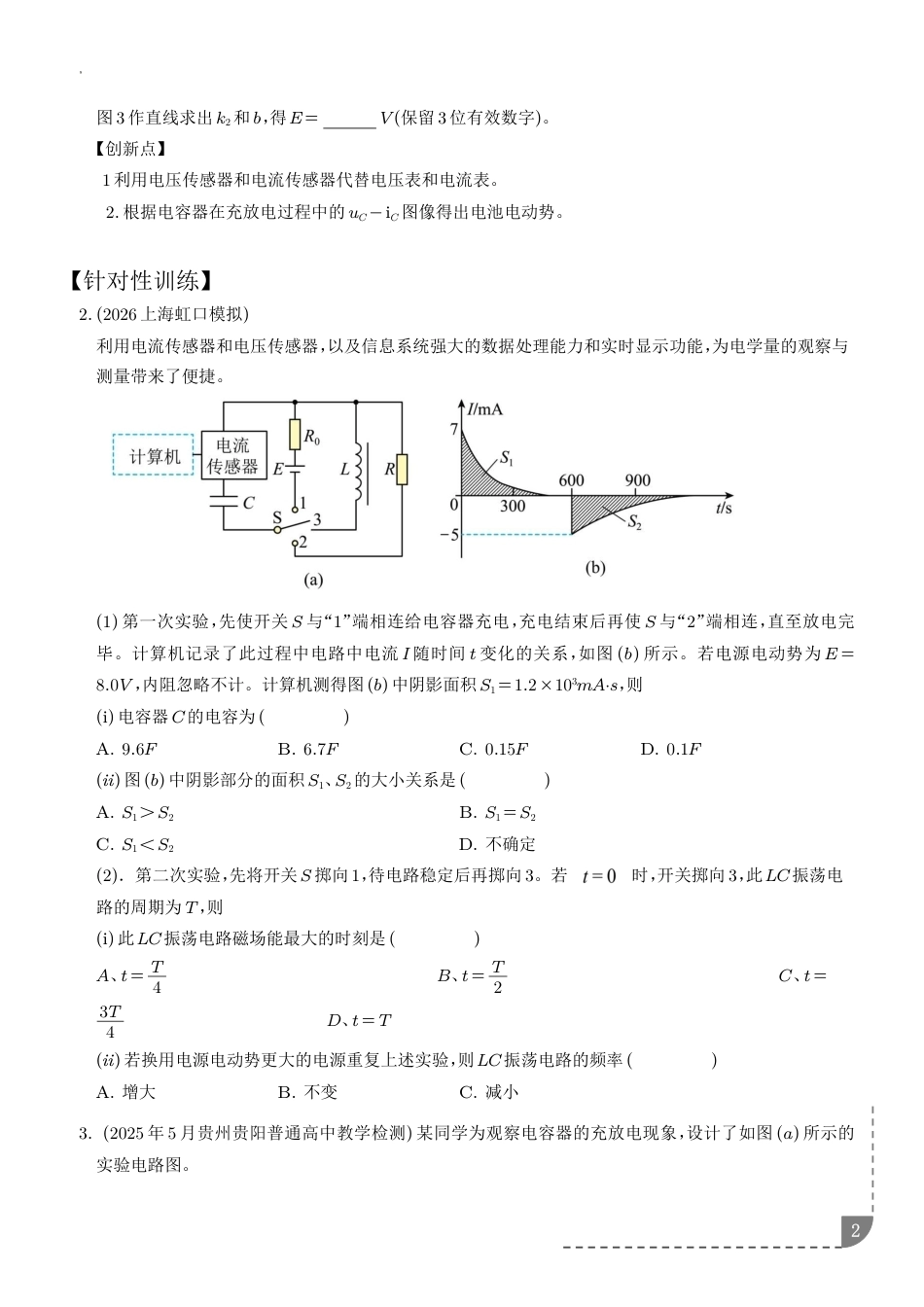

2026高考物理实验题解读与针对性训练:电容器充放电实验(含解析).pdf_第2页
2/20

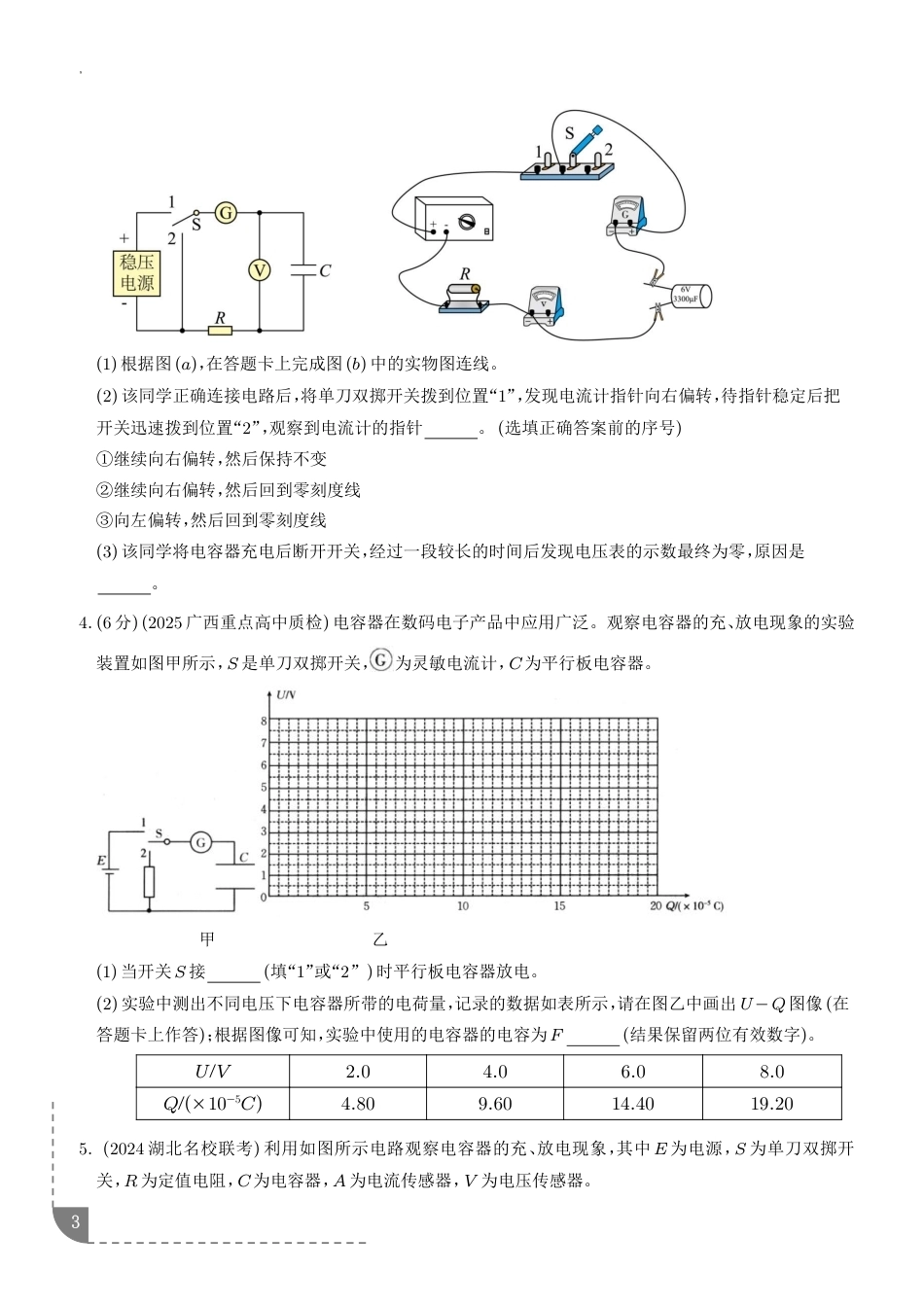

2026高考物理实验题解读与针对性训练:电容器充放电实验(含解析).pdf_第3页
3/20
12026 高考物理实验题解读与针对性训练实验电容器充放电实验【高考题解读】1. 2026 高考河南卷第 12 题.某实验小组探究电容器充放电特性并测量新能源电池的电动势,图 1 为设计的电路原理图。实验器材有:电池 (电动势 E,内阻不计),定值电阻 R1、R2(阻值均未知),电容器 C,电流传感器 (内阻可忽略),电压传感器 (内阻很大),数据采集分析系统,开关 S,导线若干等。完成下列问题:(1) 根据图 1 所示原理图,完成图 2 中实物图的连线。(2) 使电流传感器和电压传感器正常工作,闭合 S,给电容器充电,直至电压传感器示数稳定。然后断开S,电容器放电。图中 A、B、C、D 为电流传感器和电压传感器采集的电流 - 时间 (iC - t) 和电压 - 时间 (uC - t ) 图像,属于充电过程的是(...
