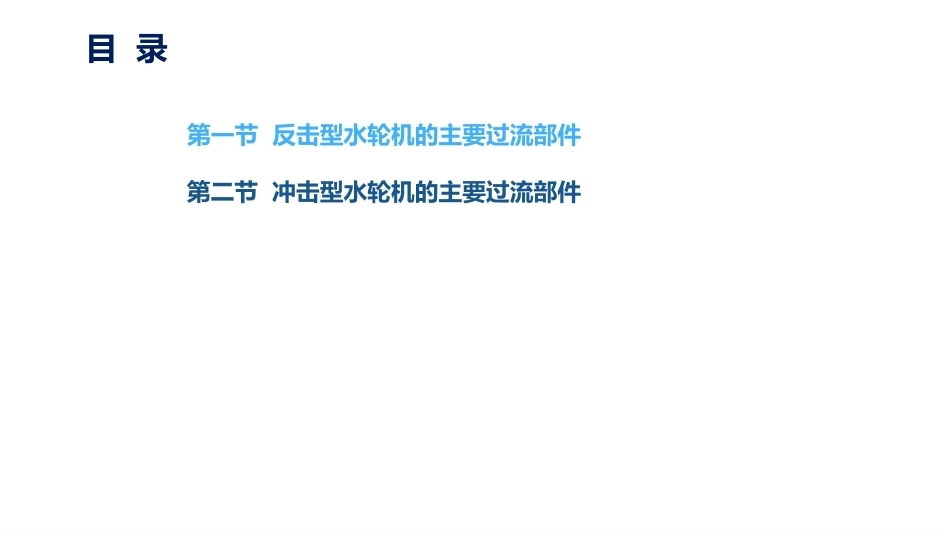

水 电 站 任务二水轮机过流部件及水流运动目 录 第一节 反击型水轮机的主要过流部件 第二节 冲击型水轮机的主要过流部件第一节 反击型水轮机的主要过流部件反击型水轮机的主要过流部件（沿水流方向从进口到出口）有：引水部件（蜗壳），导水部件（座环与导叶），工作部件（转轮），泄水部件（尾水管）。为保证其正常运行和功率输出，还有其它部件如：主轴、轴承、顶盖、止漏装置等。第一节 反击型水轮机的主要过流部件 一、混流式水轮机的主要部件 （一）工作部件 --- 转轮 转轮是水轮机的核心部件，水能是通过转轮转变为机械能的。 转轮的形式、加工工艺、轮叶数目等对水轮机性能、结构、尺寸起决定性作用。 转轮由上冠、下环、叶片组成。轮叶呈扭曲形，各轮叶间形成狭窄的流道。一般轮叶的数目...
