汽车空调结构与维修 (微课版)：空调系统典型故障案例诊断与排除PPT教学课件.pptx

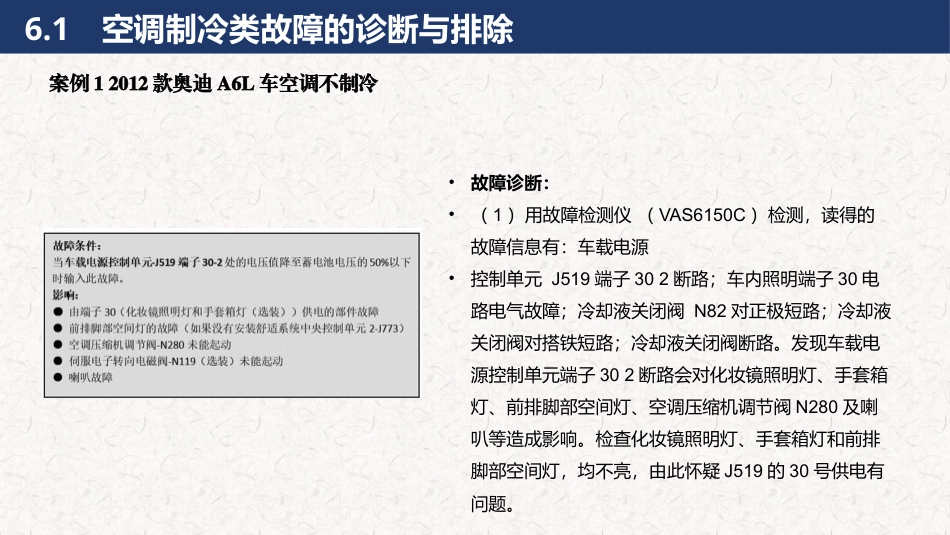

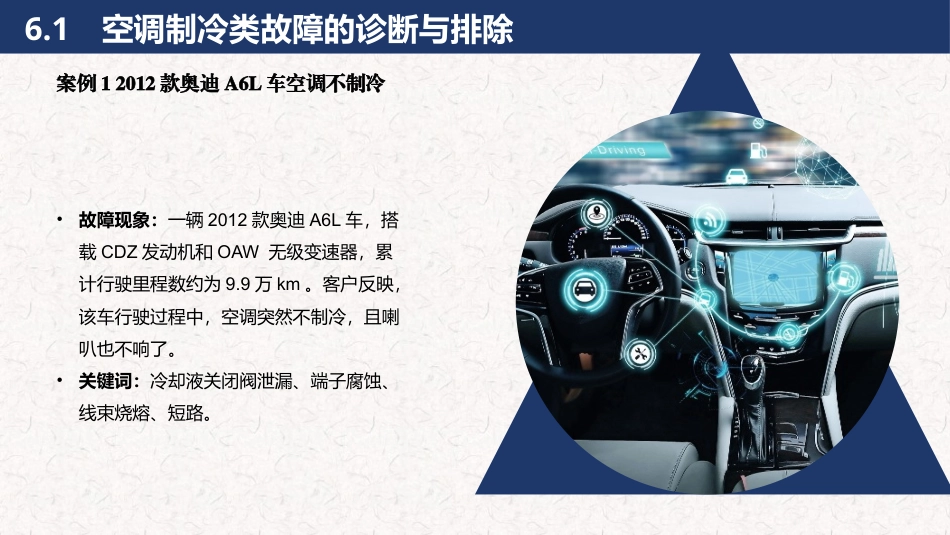

空调系统典型故障案例诊断与排除Part 6任务一 空调制冷类故障的诊断与排除任务二 鼓风机常见故障诊断与排除任务三 冷却风扇常见故障诊断与排除•故障现象：一辆 2012 款奥迪 A6L 车，搭载 CDZ 发动机和 OAW 无级变速器，累计行驶里程数约为 9.9 万 km 。客户反映，该车行驶过程中，空调突然不制冷，且喇叭也不响了。•关键词：冷却液关闭阀泄漏、端子腐蚀、线束烧熔、短路。6.1 空调制冷类故障的诊断与排除案例 1 2012 款奥迪 A6L 车空调不制冷•故障诊断：•（ 1 ）用故障检测仪 （ VAS6150C ）检测，读得的故障信息有：车载电源•控制单元 J519 端子 30 2 断路；车内照明端子 30 电路电气故障；冷却液关闭阀 N82 对正极短路；冷却液关闭阀对搭铁短路；冷却液关闭阀断路。发...
