铁路机车车辆及牵引供电：项目2 车体结构PPT教学课件.pptx

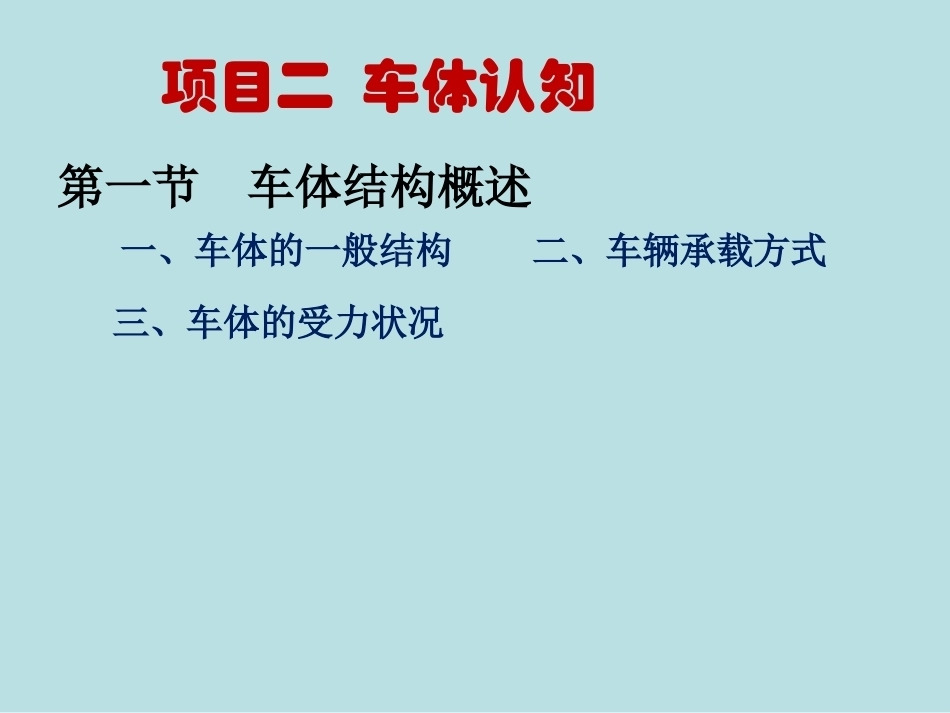

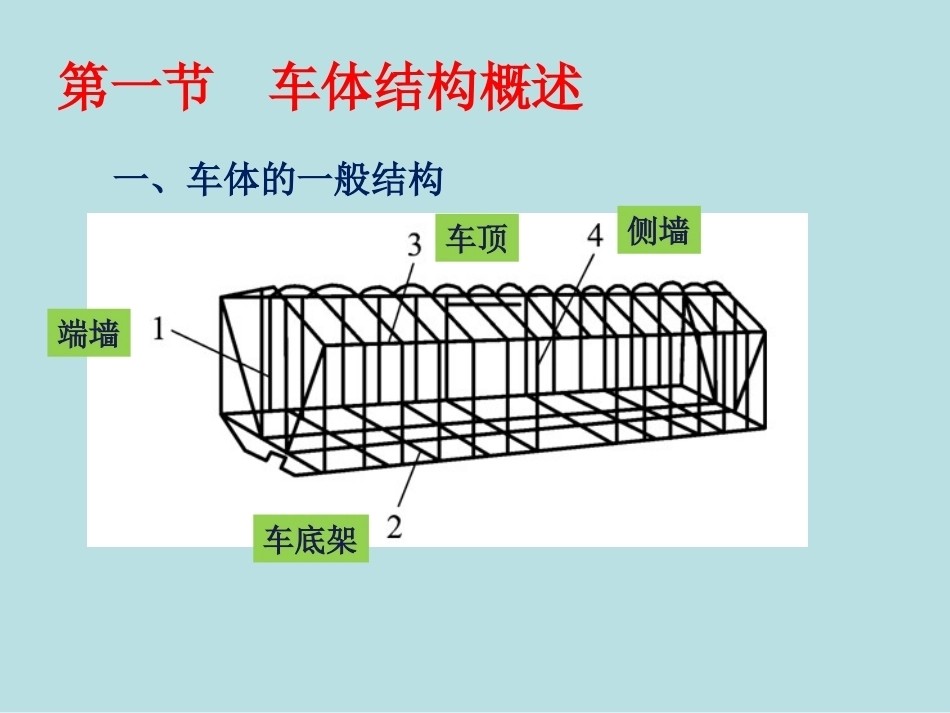

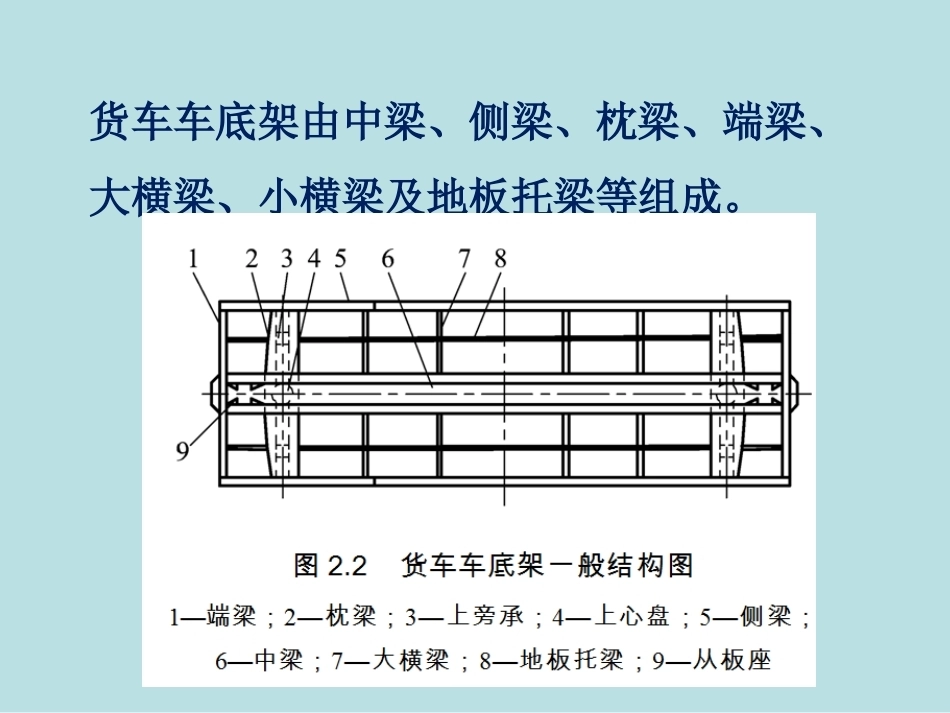

项目二 车体认知第一节 车体结构概述一、车体的一般结构二、车辆承载方式三、车体的受力状况第一节 车体结构概述一、车体的一般结构端墙车底架车顶侧墙货车车底架由中梁、侧梁、枕梁、端梁、大横梁、小横梁及地板托梁等组成。中 梁 非贯通式中梁的车底架以及无中梁的车辆（部分罐车、水泥车），其安装车钩缓冲装置的部分称为牵引梁。 中梁两端安装车钩缓冲装置的部分称为中梁的牵引部分。侧梁一般采用槽钢制成，槽口向内，便于和车底架各横向梁连接，其外侧又可方便地铆装侧门搭扣座、脚蹬、柱插和绳栓等附件。枕 梁二、车辆承载方式按照承载方式车体可分为：底架承载结构，侧墙和底架共同承载结构和整体承载结构 3 种形式1. 底架承载结构平车及长大货物车 ----- 中梁和侧梁都需要做得比较强...
