单片机原理及接口技术项目化教程（第2版）：项目7液位控制器的设计PPT教学课件.pptx

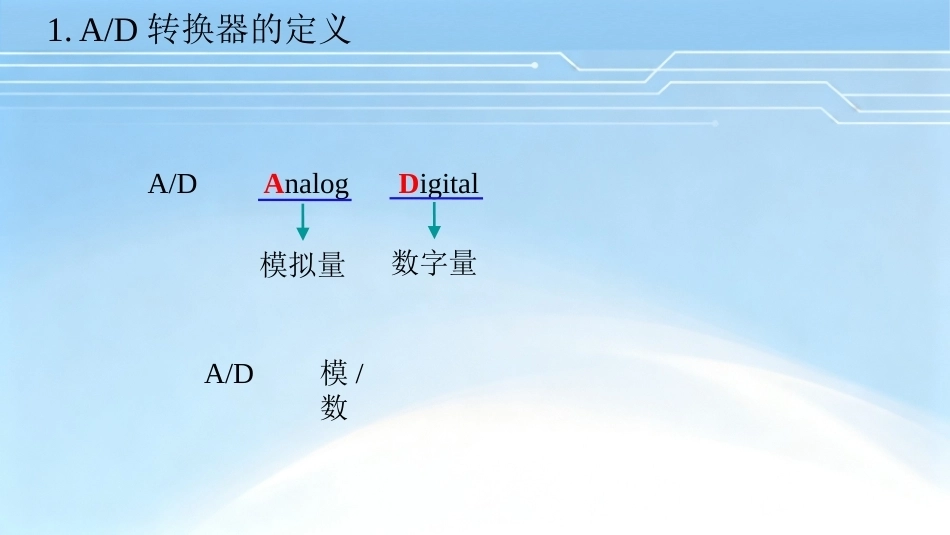

项目七 液位控制器的设计A/D 转换的概念A/D1. A/D 转换器的定义AnalogDigital模拟量数字量A/D模 /数模拟量信号幅值连续变化的信号温度、压力、流量、液位等经传感器转换成的电信号4~20mA 的电流信号0~10V(-10V~10V) 的电压信号1. A/D 转换器的定义数字量信号自变量、因变量均为离散的信号在计算机中，数字信号的大小常用有限位的二进制数表示1001 00111. A/D 转换器的定义模拟量数字量转换AnalogDigitalConvertA/D 转换器将模拟量转换成数字量的器件称为 A/D 转换器用 ADC 表示1. A/D 转换器的定义按工作原理分类逐次比较型双积分型Σ-Δ 型V/F 型按转换速度分类高速型低速型按输出数字量的位数分类8 位10 位12 位16 位2. A/D 转换器的分类D/A转换器逐次逼近寄存器控制逻辑VinSTARTEOC...
