模拟电子技术全册配套精品完整课件1.ppt

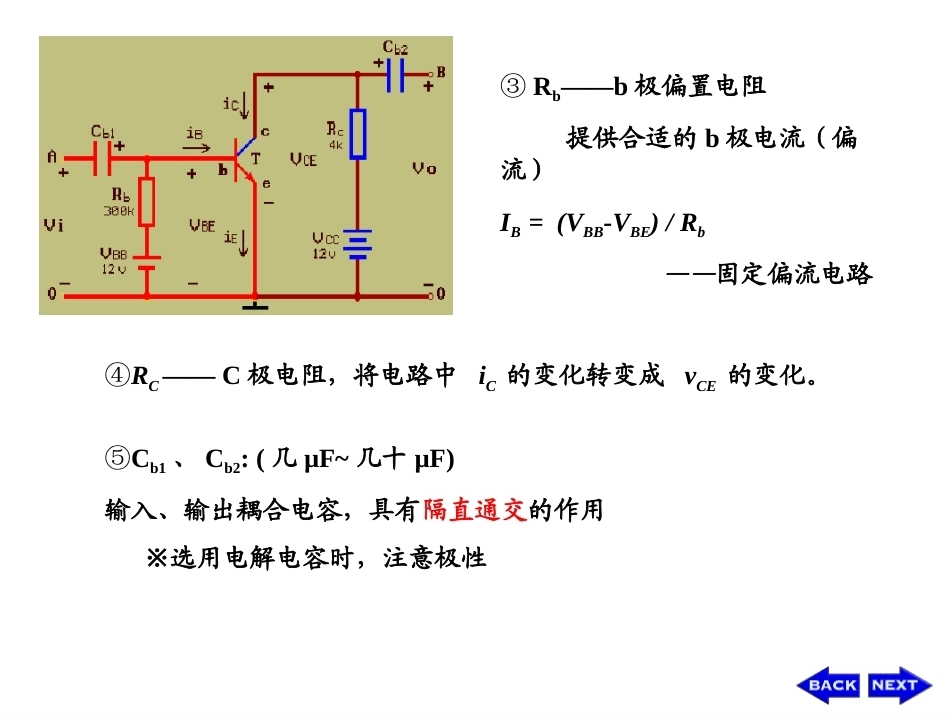

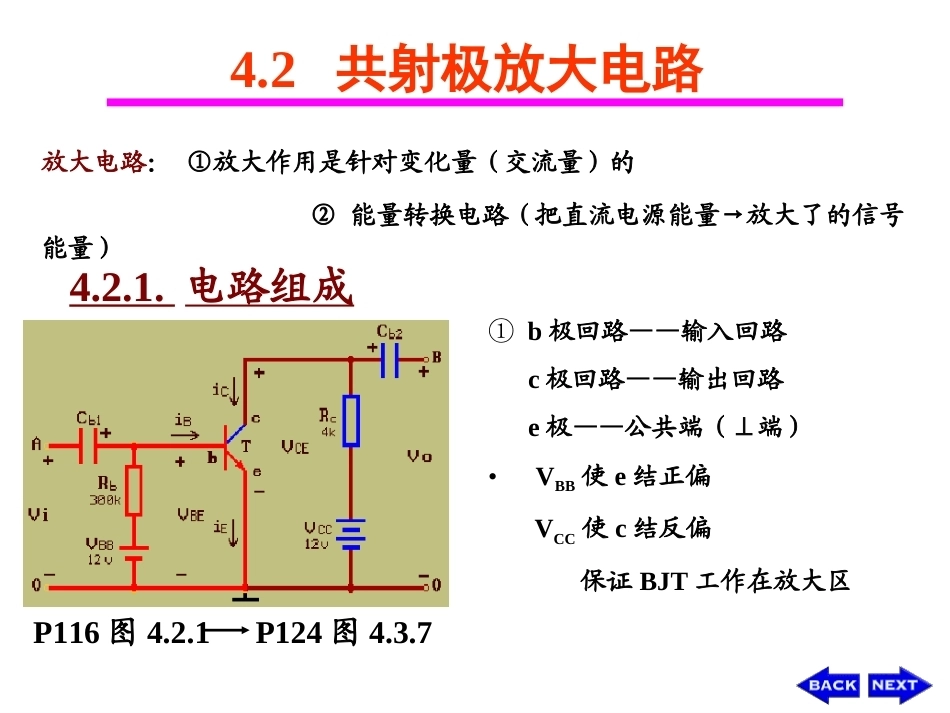

模拟电子技术全册配套精品完整课件 14.2 共射极放大电路4.2.1. 电路组成放大电路： ①放大作用是针对变化量（交流量）的 ② 能量转换电路（把直流电源能量→放大了的信号能量）① b极回路——输入回路 c 极回路——输出回路 e 极——公共端（⊥端）•VBB 使 e 结正偏 VCC 使 c 结反偏 保证 BJT 工作在放大区P116 图 4.2.1P124 图 4.3.7③ Rb——b 极偏置电阻 提供合适的 b 极电流（偏流）IB = (VBB-VBE) / Rb ——固定偏流电路⑤Cb1 、 Cb2: ( 几 µF~ 几十 µF)输入、输出耦合电容，具有隔直通交的作用 ※选用电解电容时，注意极性④RC —— C 极电阻，将电路中 iC 的变化转变成 vCE 的变化。 简化电路及习惯画法习惯画法 共射极基本放大电路VBB = VCC4.2...
